基本组成

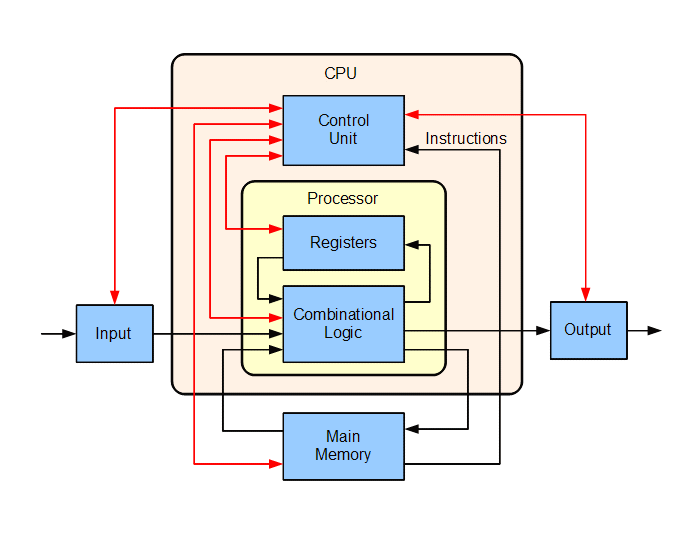

基本架构

CPU

中央处理器。

北桥

North Bridge，又被称为主桥，host bridge 。
北桥位于CPU插座边，被用来处理高速信号。通常处理CPU（处理器）、RAM（内存）、AGP端口或PCI Express和南桥芯片之间的通信。
北桥由于数据处理量大，一般都装有散热片或者散热风扇，目前很多主板已经将北桥芯片集成到CPU当中，但是基本的功能都是还在的。

南桥

South Bridge，又被称为io桥。
南桥芯片一般位于主板上离CPU插槽较远的下方，PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。
主要是作为I/O总线之间的通信，一般连接的都是低速设备，如USB,LAN,键盘控制器，鼠标等。 同样的，目前很多南桥芯片也被集成到CPU当中。

内存

内存(Memory)也被称为内存储器，其作用是用于暂时存放CPU中的运算数据，以及与硬盘等外部存储器交换的数据。

显卡（Video card，Graphics card）

全称显示接口卡，又称显示适配器。
显卡是电脑进行数模信号转换的设备，承担输出显示图形的任务。
显卡接在电脑主板上，它将电脑的数字信号转换成模拟信号让显示器显示出来，同时显卡还是有图像处理能力，可协助CPU工作，提高整体的运行速度。

网络接口

网络接口又称为通信适配器或网络适配器（network adapter）或网络接口卡NIC（Network Interface Card。

声卡

基本功能是把来自话筒、磁带、光盘的原始声音信号加以转换，输出到耳机、扬声器、扩音机、录音机等声响设备。

SATA（Serial Advanced Technology Attachment)

一种基于行业标准的串行硬件驱动器接口，是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范。
SATA的优势：串行接口结构简单，支持热插拔，传输速度快，执行效率高。
使用SATA（Serial ATA）口的硬盘又叫串口硬盘，是未来PC机硬盘的趋势。Serial ATA采用串行连接方式，串行ATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。

硬盘

是电脑主要的存储媒介之一。
分类：

  • 硬盘有固态硬盘（SSD 盘，新式硬盘）
  • 机械硬盘（HDD 传统硬盘）
  • 混合硬盘（HHD 一块基于传统机械硬盘诞生出来的新硬盘）

总线

一：PCI Express总线是一种完全不同于过去PCI总线的一种全新总线规范，与PCI总线共享并行架构相比，PCI Express总线是一种点对点串行连接的设备连接方式。 PCI Express以点对点的方式处理通信，每个设备在要求传输数据的时候各自建立自己的传输通道，对于其他设备这个通道是封闭的，这样的操作保证了通道的专有性，避免其他设备的干扰。 传输速度：X1的速度为250M/S，而X16则是X1的16倍，即为4GB/S。

二：SPI是串行外设接口（Serial Peripheral Interface）的缩写。SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，如今越来越多的芯片集成了这种通信协议，比如AT91RM9200 SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（用于单向传输时，也就是半双工方式）。也是所有基于SPI的设备共有的，它们是SDI（数据输入）、SDO（数据输出）、SCLK（时钟）、CS（片选）。

三：USB，是英文Universal Serial Bus（通用串行总线）的缩写，而其中文简称为“通串线”，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯。是应用在PC领域的接口技术。USB接口支持设备的即插即用和热插拔功能。

四：LPC全名：Low Pin Count；97年Intel发布的取代传统ISA BUS的一种新接口规范 以往为了连接ISA扩充槽、适配器、ROM BIOS芯片、Super I/O等接口，南桥芯片必须保留一个ISA BUS，并且连通Super I/O芯片，以控制传统的外围设备。 Intel所定义的PC接口，将以往ISA BUS的地址/数据分离译码，改成类似PCI的地址/数据信号线共享的译码方式，信号线数量大幅降低，工作速率由PCI总线速率同步驱动，虽然改良过的LPC接口一样维持最大传输值16MB/s，不过所需要的信号脚位数大幅降低25~30个，以LPC接口设计的Super I/O芯片、Flash芯片都能享有脚位数减少、体积微缩的好处，主板的设计也可以简化，这也就是取名LPC——Low Pin Count的原因。

超级输入输出芯片(SIO)

一般位于主板左下方或者左上方。主要使用的芯片有Winbond、ITE，它为主板上的标准I/O接口提供控制处理功能。这里所说的“超级”是指它集成了PS/2键盘、PS/2鼠标、串口COM、并口LPT接口等处理功能，而这些接口都是计算机中的慢速I/O设备。它们全部位于主板后部右边。它的主要功能包括负责处理从键盘、鼠标、串行接口等设备传输来的串行数据，将它们转换成为并行数据，同时也负责并行接口、软驱接口数据的传输与处理。

BIOS

英文"Basic Input Output System“的缩略词，直译过来后中文名称就是"基本输入输出系统"。
其实，它是一组固化到计算机内主板上一个ROM芯片上的程序，它保存着计算机最重要的基本输入输出的程序、开机后自检程序和系统自启动程序，它可从CMOS中读写系统设置的具体信息。 其主要功能是为计算机提供最底层的、最直接的硬件设置和控制。

电源

分类：AT电源，ATX电源，SFX电源
