虚拟内存系统

为了方便管理程序运行时使用的内存空间，
memory management unit（mmu）内存管理单元，辅助操作系统管理内存。

内存类型	描述
物理内存	实际内存空间
虚拟内存	应用程序可以看到并使用的内存空间

内存寻址范围

由地址总线范围和数据总线大小决定
例如：
内存地址总线长度20bit，内存单元8bit，则访问2^20 * 8bit的内存空间，即2MB。
内存地址总线长度32bit，内存单元8bit，则访问2^32 * 8bit的内存空间，即4GB。

地址类型

地址类型	描述
逻辑地址	机器语言指令使用的地址，指定一个操作数的地址或一条指令的地址
线性地址	线性地址是一个无符号整数，范围0x00～0xffffffff(ffffffff)， 由逻辑地址的段基址+段偏移计算得到 若无分页机制，线性地址即物理地址
物理地址	内存单元的实际地址，用于芯片级内存单元寻址

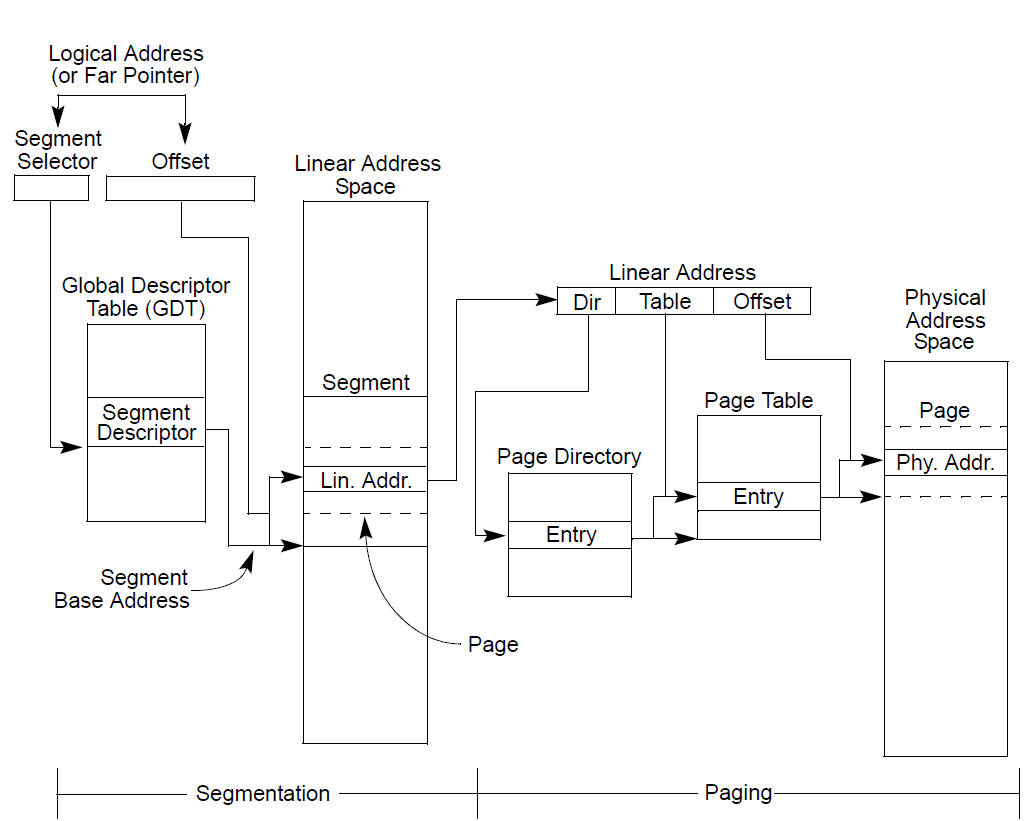

地址转换

逻辑地址→线性地址→物理地址,实际转换流程由MMU操作

分页机制

将虚拟内存空间和物理内存空间按固定大小划分成若干页
只将程序需要使用的页映射到物理内存

类型	说明
页框	page frame,分页单元把所有的RAM物理内存分成固定长度的页框，长度也是4KB或更大
页	分页单元将线性地址分成以固定长度位单位的组，称为页（page）。 页内部连续，映射是以页位基本单位。

4级页表

x86_64采用四级页表，来管理标准4KB页。
在x64体系中用48位的虚拟寻址
理论上48位地址长度可以管理512TB的地址空间
不过x86_64四级页表只使用了256TB的虚拟地址空间。
详见linux 4级内存页表虚拟地址空间范围
48bit线性地址划分为下面几部分：

字段	长度	描述
OFFSET	12bit	页内偏移量，对应4K范围
PT(Page Table)		9bit
PDT(Page Directory Table)	9bit	每个表4K，内含512个PDE结构，每个8字节
PDPT(Page Directory Pointer Table)	9bit	及表内的PDPTE结构
PML4T(Page Map Level4 Table)	9bit	及表内的PML4E结构
f/0	16bit	全填充0或f

同x86 32位一样，系统使用CR3存储页表的基地址，即PML4T的物理基地址。x86_64支持多种页面大小：

1）4K页面：使用PML4T，PDPT，PDT和PT 四级页转化表结构； 2）2M页面：使用PML4T，PDPT 和PDT三级页转化表结构； 3）1G 页面：使用PML4T和PDPT二级页表转化结构。 详细的地址转换过程，在下面的linux 系统分页机制实现再阐述。

虚拟地址映射到物理地址的每一个映射叫叫页表实体（page table entry，PTE）。

TLB

translation lookaside buffer，转换旁路缓存。 CPU的MMU使用该缓存存储操作系统最近使用的映射。

转换过程

当虚拟地址需要转换到物理地址时，先查询TLB。 如果TLB命中，则返回对应的物理地址，并继续访问物理内存。 如果不命中，则mmu或者TLB缺失处理程序将会去页表查否是否存在该映射。 如果存在，将其写回到TLB。

TTW，translation table walk，转换表漫游。当tlb中不存在虚拟地址和物理地址的转换关系时，通过访问内存中的转换表来获取虚拟地址和物理地址的对应关系。 TT，转换表，一般为多级页表。

缓存

buffer缓存

页缓存

交换分区缓存

硬件缓存

区

根据使用功能，将页划分为不同的区。
