存储器¶

RAM¶

随机存取存储器（英语：Random Access Memory，缩写：RAM）。
它可以随时读写（刷新时除外），而且速度很快，通常作为操作系统或其他正在运行中的程序的临时数据存储介质。
RAM工作时可以随时从任何一个指定的地址写入（存入）或读出（取出）信息。

特点¶

随机存取
易失性，断电就丢失数据。
对静电敏感，静电会干扰存储器内电容器的电荷，引致数据流失，甚至烧坏电路。
需要刷新，由于使用电容，电容或许会漏电，因此需要定期刷新。

SRAM¶

静态存储单元是在静态触发器的基础上附加门控管而构成的。
因此，它是靠触发器的自保功能存储数据的。
SRAM存放的信息在不停电的情况下能长时间保留，状态稳定，不需外加刷新电路，从而简化了外部电路设计。
但由于SRAM的基本存储电路中所含晶体管较多，故集成度较低，且功耗较大。

SRAM特点
* 存储原理：由触发器存储数据。 * 单元结构：六管NMOS或OS构成。 * 优点：速度快、使用简单、不需刷新、静态功耗极低；常用作Cache。 * 缺点：元件数多、集成度低、运行功耗大。

DRAM¶

DRAM利用电容存储电荷的原理保存信息，电路简单，集成度高。
由于任何电容都存在漏电，
因此，当电容存储有电荷时，过一段时间由于电容放电会导致电荷流失，使保存信息丢失。
解决的办法是每隔一定时间（一般为2ms）须对DRAM进行读出和再写入，
使原处于逻辑电平“l”的电容上所泄放的电荷又得到补充，原处于电平“0”的电容仍保持“0”，这个过程叫DRAM的刷新。

DRAM的刷新操作不同于存储器读/写操作，主要表现在以下几点
* 刷新地址由刷新地址计数器产生，不是由地址总线提供 * DRAM基本存储电路可按行同时刷新，所以刷新只需要行地址，不需要列地址 * 刷新操作时存储器芯片的数据线呈高阻状态，即片内数据线与外部数据线完全隔离

DRAM与SRAM相比具有集成度高、功耗低、价格便宜等优点，所以在大容量存储器中普遍采用。 DRAM的缺点是需要刷新逻辑电路，且刷新操作时不能进行正常读，写操作。

DRAM特点如下
* 存储原理：利用MOS管栅极电容可以存储电荷的原理，需刷新（早期：三管基本单元；之后：单管基本单元）。 * 刷新：为及时补充漏掉的电荷以避免存储的信息丢失，必须定时给栅极电容补充电荷的操作。 * 刷新时间：定期进行刷新操作的时间。该时间必须小于栅极电容自然保持信息的时间（小于2ms）。 * 优点：集成度远高于SRAM、功耗低，价格也低。 * 缺点：因需刷新而使外围电路复杂；刷新也使存取速度较SRAM慢，所以在计算机中，DRAM常用于作主存储器。

尽管如此，由于DRAM存储单元的结构简单，所用元件少，集成度高，功耗低，所以已成为大容量RAM的主流产品。

存储类型¶

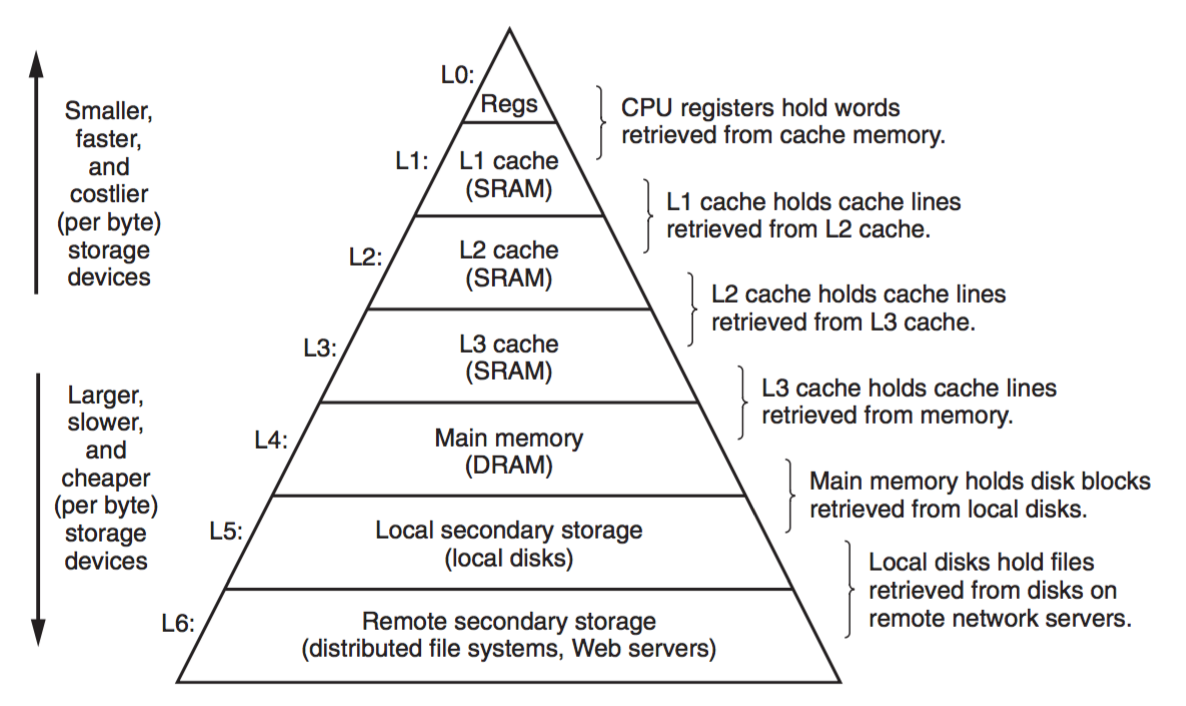

cache

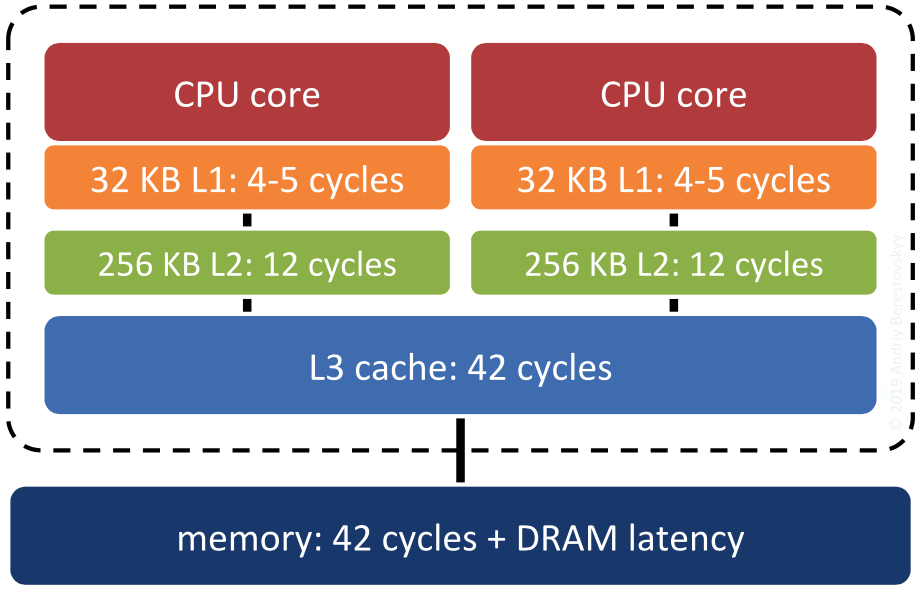

存储访问时间¶

cycle

CPU cache 架构¶

cache-arch
如上图所示
* 每个核独有L1指令和数据cache。 * 每个核都有L2cache。 * 所有核共享L3cahce。应该是每个CPU插槽上所有核共享。

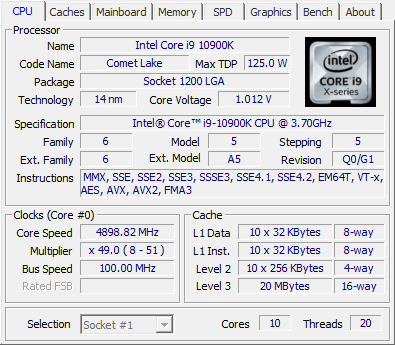

CPU cache例子¶

如上如右下角所示: * L1级cache分为数据和指令两种，总大小为：核心数 * cache对应大小。 * L1级cache均为8路关联。

linux下查看cache¶

linux下在/sys目录下查看cache相关信息

Bash
#例如:查看某一cpu0下cache
ll /sys/devices/system/cpu/cpu0/cache
#下列4个分别对应L1指令和数据cache,L2和L3级cache
index0 index1 index2 index3
## 例如:看看index0目录下的数据
###chache 等级
cat /sys/devices/system/cpu/cpu0/cache/index0/level
###cache类型
cat /sys/devices/system/cpu/cpu0/cache/index0/type
###cache大小
cat /sys/devices/system/cpu/cpu0/cache/index0/size
###该cache组数
cat /sys/devices/system/cpu/cpu0/cache/index0/number_of_sets
###路数,即每组内有都少cahceline
cat /sys/devices/system/cpu/cpu0/cache/index0/ways_of_associativity
###cacheline大小
cat /sys/devices/system/cpu/cpu0/cache/index0/coherency_line_size

cache结构¶

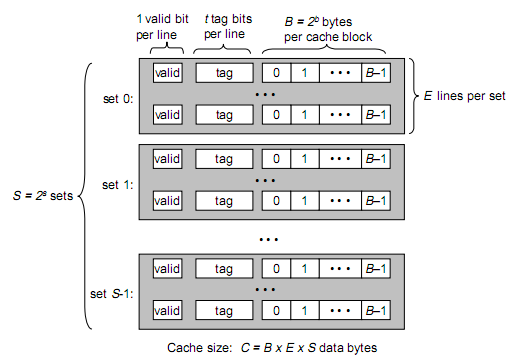

cache以固定大小的块与主存交换，该块叫做cache块，或者cache line。 cache-size
如上图所示： cache分组，每组若干行。

地址计算：
* 假设cpu访问内存使用的虚拟地址长度为m(x86-64上为48)， * cache每块大小为B字节， * cache有S组 * 每组E个， * tag位长度为：t = m - b - e - s

注意：
* 计算cache总大小时，不包含每行的tag和flag字段。 * 标志位实际还有效位（valid bit）、脏位（dirty bit）、使用位（use bit）等。

cache映射¶

直接关联¶

当E=1时

组关联¶

当 1 < E < S时

全关联¶

当E=S时，即为全关联

map
