分段和地址¶

内存地址类型¶

地址类型	描述
逻辑地址	机器语言指令使用的地址，指定一个操作数的地址或一条指令的地址
线性地址	线性地址是一个无符号整数，范围0x00～0xffffffff(ffffffff)，由逻辑地址的`段基址`+`段偏移`计算得到若无分页机制，线性地址即物理地址
物理地址	内存单元的实际地址，用于芯片级内存单元寻址

地址范围由操作系统上虚拟地址长度和物理地址长度决定

Bash
#amd64 ubuntux系统上，查看CPU信息
lscpu
#Address sizes:         45 bits physical, 48 bits virtual
#可见该系统上。虚拟地址是48bit，物理地址45bit

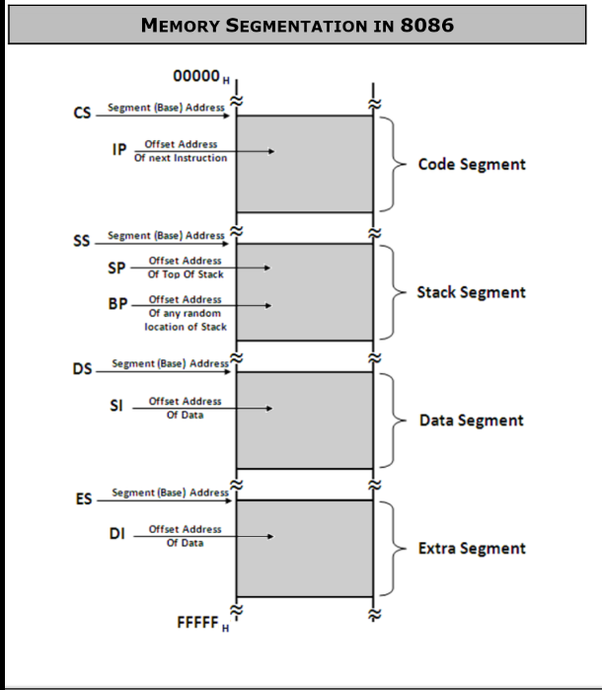

8086分段¶

由于8086有20跟地址总线,但是寄存器只有16bit.
无法通过单一寄存器寻址20地址线对应的空间
所以将存储分段,使用段地址+段内偏移的方式寻址.

8080 将内存分为4个段:

数据段
代码段
堆栈段
额外数据段

segment

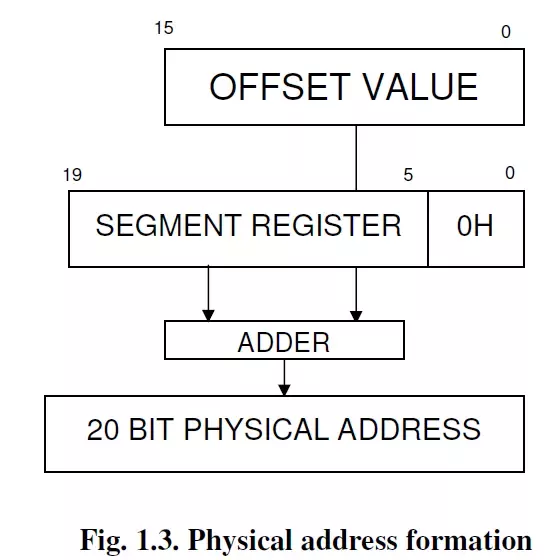

8086地址计算¶

段地址左移4位+段内偏移 address

CPU工作模式¶

实地址模式¶

即早期8086的工作模式，
早期8086有16位数据总线，20位地址总线，
16位地址可寻址64KB地址空间，
在有20位地址线的情况下,使用段地址+段内偏移的方式可寻址1M地址空间. 详细可参见上一节。

保护模式¶

目前寄存器和地址总线目前已达到32bit/64bit,（主流操作系统已经放弃对32系统的支持）
32bit地址总线即可寻址4GB地址空间,64bit地址总线可寻址更大内存空间
如果使用段地址+段内偏移的方式寻址，每个程序都可以访问整个内存空间
因此，增加保护模式。

保护模式寻址¶

将段的信息(即段描述符，包含:段基址，长度，属性等)放到段描述符表,
段描述符表又分为全局段描述符表(GDT)和局部段描述符表(LDT)
全局描述符表位于内存中，表的地址放到GDTR寄存器中，
使用16位段选择子(即原来的段寄存器CS/DS/ES/GS的低16位，保护模式下改了用处)从描述符表里选段信息，

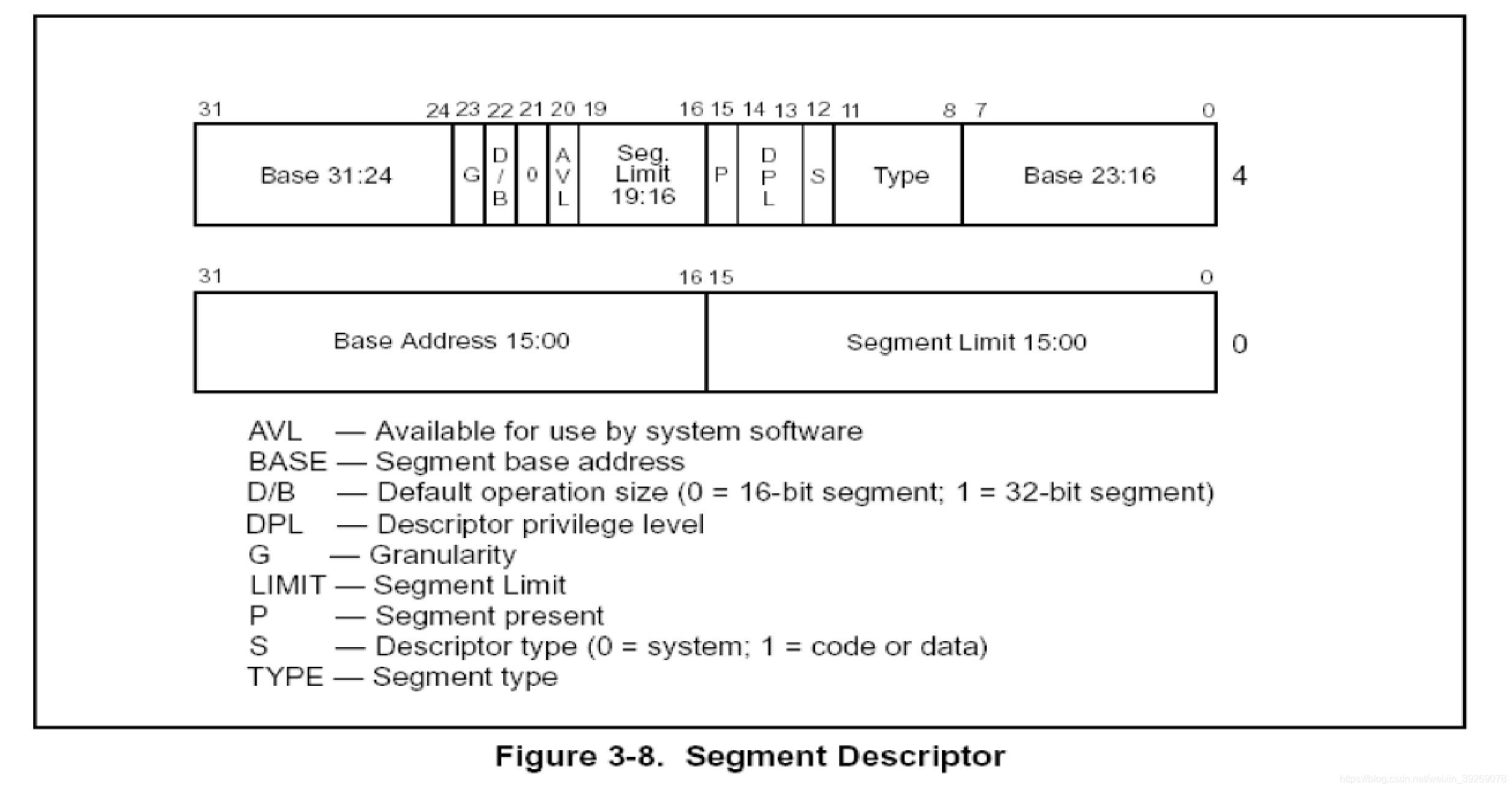

段描述符¶

8字节

字段	长度	描述
segment limit	20bit	段长
base address	32bit	段基地址
type	4bit	段类型,自行查文档
S	1bit	0:系统段描述符 1代码段或者数据段描述符
DPL	2bit	特权级，0为最高特权级，3为最低，表示访问该段时CPU所需处于的最低特权级
P	1	1:有效 0:无效
A
DB
G	1bit	范围粒度 0:粒度为1字节，20bit可寻址1MB 1:粒度为4KB,20bit可寻址4GB

gdt
gdt

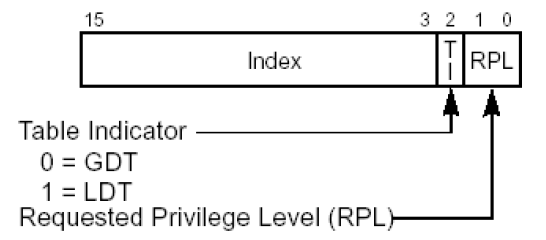

段选择子¶

gdt

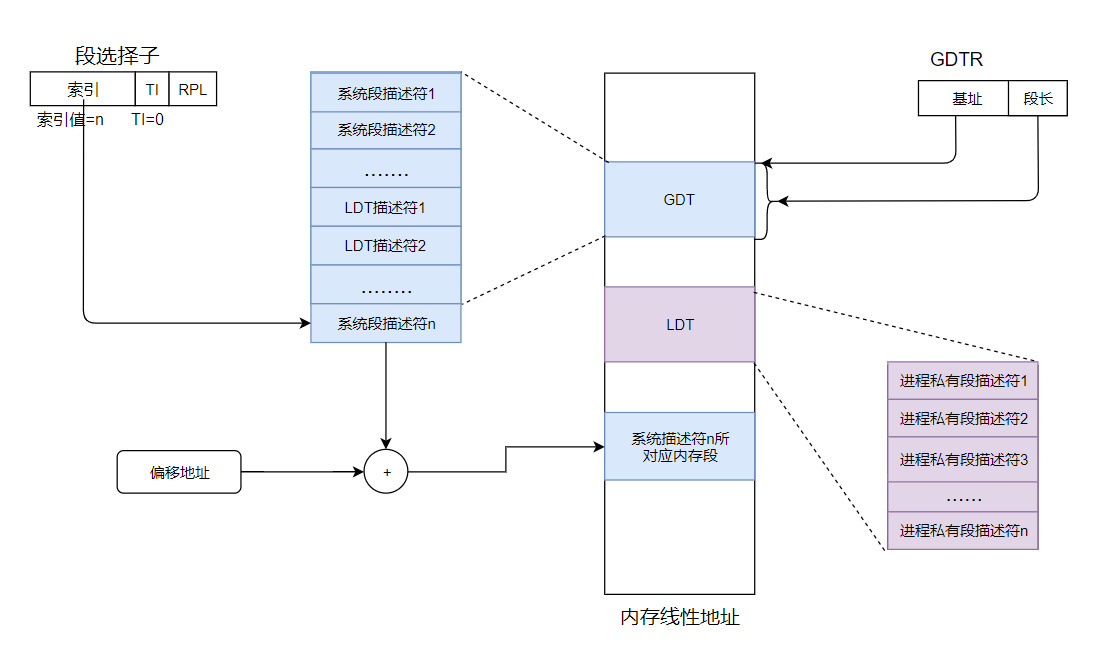

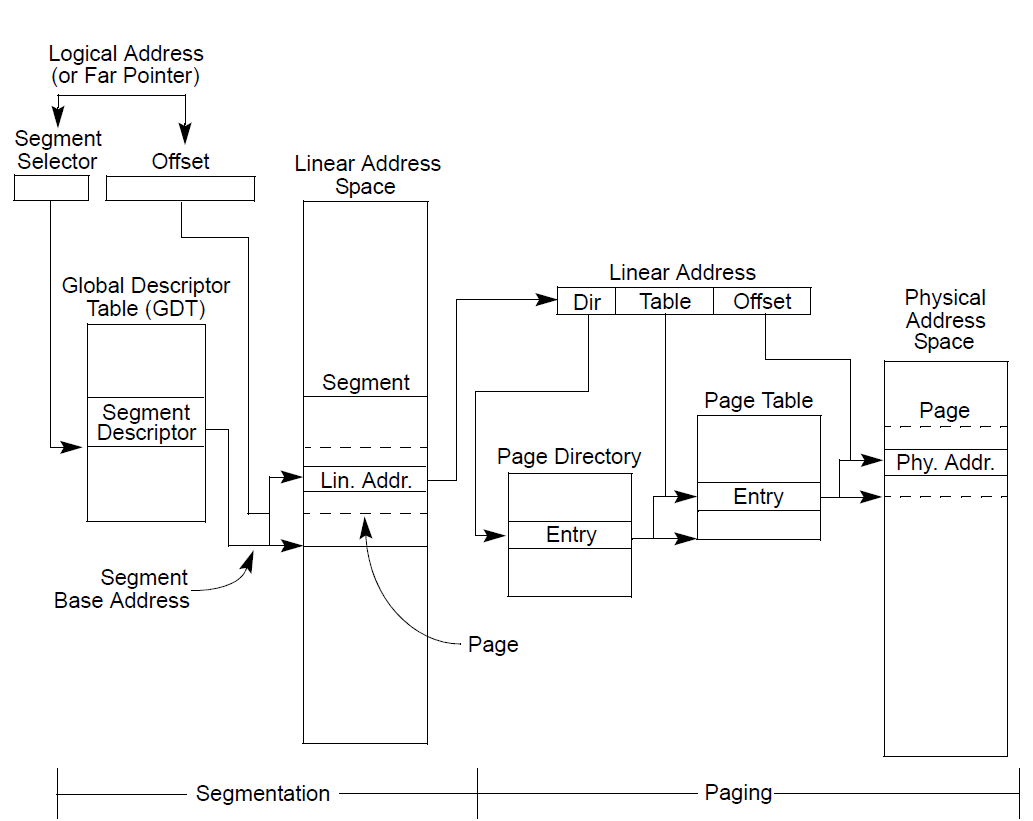

段寻址¶

Linux64位系统下，段基址都为0
gdt

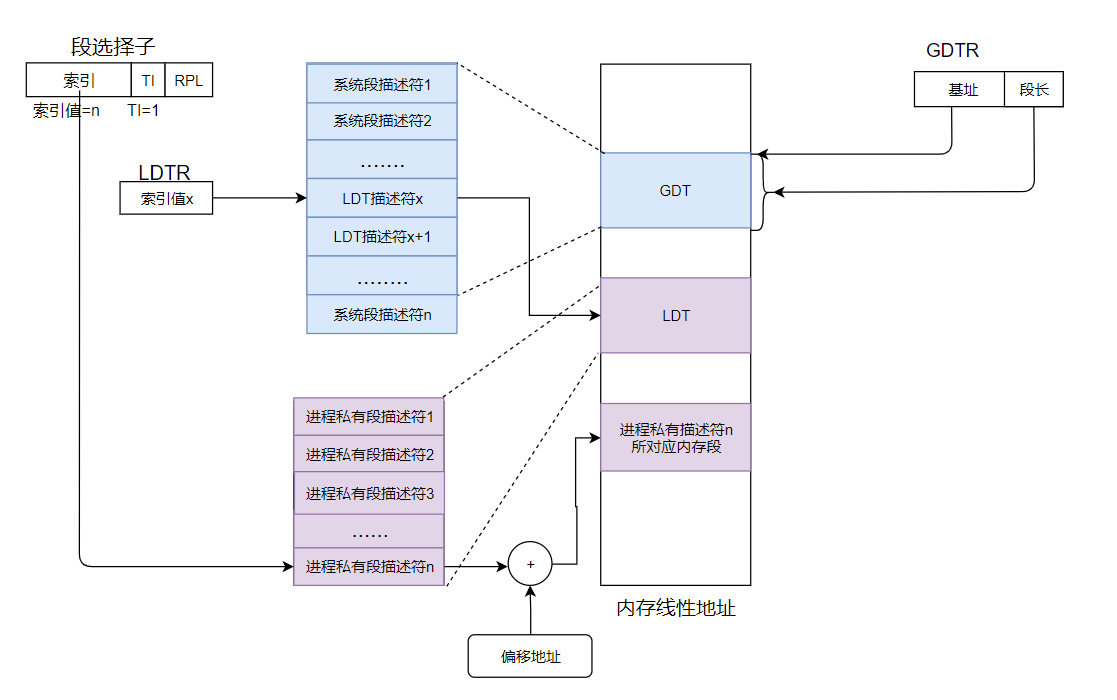

ldt

分页¶

寻址语法¶

1.立即数寻址¶

直接使用数字
格式：$number

GAS
#将数字1赋值到ax寄存器
movl $1, %eax

2.寄存器寻址¶

数据直接存寄存器里
格式:%寄存器名字

GAS
#%eax直接访问寄存器
movl $1, %eax

3.直接寻址¶

访问并使用变量

GAS
# 定义变量tmp
tmp:
 .int 1
#将tmp的值1赋值到ax寄存器
movl tmp, %eax

4.寄存器间接寻址¶

寄存器里储存的是变量的地址，通过寄存器访问变量
格式：(%寄存器名)

GAS
# 定义变量tmp
tmp:
 .int 1
#将tmp的地址赋值到edi寄存器
move $tmp, %edi
#将立即数1复制到edi存的地址的位置，即tmp置为1
move $1, (%edi)

5.寄存器相对寻址¶

寄存器里存储的变量的相对地址，通过寄存器加偏移访问变量
格式：偏移量(%寄存器名)

GAS
    movl 4(%esp), %eax

6.基址变址寻址方式¶

格式：base_addrsss(offset_address, index, size)
数值：base_address + offset_address + index * size
其中0值可省略
offset_address和index是寄存器类型

GAS
tmp:
.int 1,2,3,4
movl $2, %edi
# 寻址tmp的第3个元素
movl tmp(,edi,4), %eax
